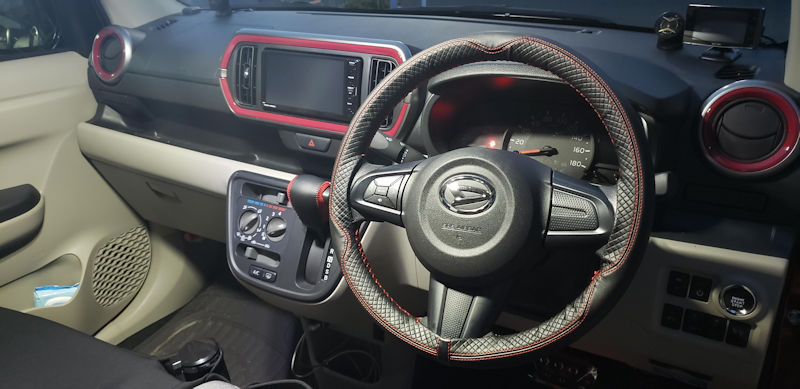

オーディオパネルセット

前から欲しかった ピンクのパネルセット

Y!オクで入手しました。
取付1分で、黒一色でのっぺりしていた、ダッシュボードが華やかに!
気に入っています。

Y!オークション
5000+税500+送料1300 合計 ¥6,800

ロードライト・デイライト

週末、一気に、ロードライト(フォグライト)・デイライト・オートライトの取り付けを行う!

バンパーを下す準備から・・・

取り付けるのは・・・

メインのHi・Low切り替え付きのプロジェクションフォグライト
CEP インテリジェント オートライト ALT017

作ろうか・・・と考えてたら、売っていいた!
価格も作るより安い!

配線材

写真は無いが、お手製 ワンオフ 青LEDのデイライト・・・、今回はバージョンアップ版で、今までの看板用LEDから、1ユニット12V5W×5個のLEDに変更した。

バッテリー周り

ヒューズボックスの上の箱は、デイライトのコントローラー

純正の配線・・

どうせ、デイライト用の配線を回すので、純正の配線は使わなかった・・・

オートライトの本体は、ナビ下に

車が小さいので、足元に本体を取り付けたくなかった

ハンドルコラム内の配線、結構辛い

コラム内に3本配線するのだが・・・ディーラーに頼もうと思ったら、断られた!
近所の自動車工場にも断られた・・・
実際配線すると、それほど大変ではなかったと思う。取説と微妙にコネクタの形が違うというか、ダイハツの他車種の配線を参考にしながら、テスターを当てて確認してからの配線となり、ここだけで、2時間ぐらいかかったよ・・・

爆光だ!

ヘッドライトも明るいが、ロードライトもかなり明るい!
写真ではわかりずらいが、デイライトのブルーも強烈である。

ヘッドライトの影は、ロードライトを付けたことにより、無くなったように見えて、とても満足。
街燈のない、山道でも明るく照らしてくれるが、きついコーナーは、光が届かないよね

オートライト、オートハイビームが付いて、とっても快適になった。LOWビーム時には、対向車に至って優しい付き方をするのもうれしい・・・
夜間はデイライトの光量を下げるべきかと思うほど、デイライトも主張をしている。
3日間かけて取り付けただけのことはあったよ!
ヘッドライトのバルブもロードライトのバルブも安物のLEDを付けているので、まだまだ明るくすることは可能だと思われる。

気になる点は、「YUNPICAR H8/H11/H16…」についてくる、スイッチがいかにも直ぐに壊れそうな点・・・
「トヨタ用コネクタワイヤキット付…」のスイッチはちょっとはまとも
それから、ロードライトとバンパーの隙間だね・・・イカリングでもつけるか・・・

楽天
Hi/Lo ハイ ロー 切替可能 プロジェクター フォグランプキット トヨタ パッソモーダ M700A H28.04〜 【送料無料】 AZ1
販売 azzurri car shop
¥ 12,790
CEP
ダイハツ用インテリジェントオートライト【ライトオン】 ATL017
販売 有限会社 コムエンタープライズ
¥ 4,708

アマゾン
YUNPICAR H8/H11/H16 フォグランプ配線 H8/H11/H16 HID/LED対応 後付フォグランプ用リレーハーネス 汎用 トヨタ 日産 スズキ ダイハツ に適応 (h11トヨタ リレーハーネス) 販売: YUNPICAR
¥ 1,799 x 2
トヨタ用コネクタワイヤキット付き青色LEDプッシュスイッチ – 電源ライト
販売: Natuoke JP ダイレクトストア
¥ 1,400
【最新 業界初モデル正規品】AUXITO H11 H8 H9 H16 LEDヘッドライト 車用 2年品質保証 新基準車検対応 ZES LEDチップ搭載 驚異の純正ハロゲンサイズ登場 99%車種対応 高輝度12000LM(6000LM*2) 6500K 12V車対応(ハイブリッド車・EV車対応) 定電流回路搭載 長寿命 高速回転冷却ファン付け 放熱性抜群 静音 瞬間起動 光軸調整フリー 2個入り ホワイト – M3H11
販売: AUXITO カー用品専門店
¥ 2,873

ツイーターのセパレート化

先日 4ch化したばかりでしたが、人が乗れば乗るほど、音が悪くなるんです。
車室がせまいので、人が座ると、スピーカーの前に足が来て、高音が吸収されてしまう。
もう、2人座るだけで、なんだかなぁって感じの音になる。
やはり、ツイーターを分離するのが、答えかと?

TS-F1640S のウーハー部分 と TS-F1640 の比較

ほとんど、同じやん!ツイーターをセパレートにしただけで、値段が倍なのか・・・?マグネットやコイルが違うことを願う・・・

デットニングの強化

赤丸の部分をたたくと、ペコペコと音がするので、裏側からばっちり強化した。
外側も吸音材をべったり貼り付けて、無駄な音が外に漏れないようにした。
エントリーナビだし、それほど大音量で鳴らすわけではないので、そこそこ・・・
完全にやると重くなるし・・・それでも、1.5Kgぐらいは、重くなった。

作業のキモ

いかに、ドアから車内に配線を通すか?が一番苦労したところだろうか?

乗車人数に関係なく、音の出どころがはっきりしたので、まぁ満足できたかもしれない!

アマゾン
カロッツェリア(パイオニア) 16cmセパレート2ウェイスピーカー ハイレゾ対応 TS-F1640S
販売: アマゾンジャパン合同会社
¥ 11,999
エーモン 音楽計画 吸音シート(10mm厚) 約500×500mm 2176
販売: アマゾンジャパン合同会社
¥ 1,198
エーモン 音楽計画 防音テープ(10mm厚) 幅約30mm×1m 2181
販売: アマゾンジャパン合同会社
¥ 427 x 2
デッドニング・防音工房 レジェトレックス制振シート 特大4つ折り 1000mm×500mm×1.5mm
販売: デッドニング・防音工房
¥ 1,780
(本日見たら、値段が ¥ 2,442 に上がっていた!)

標識灯のLED化

別に変えなくてもよいんですけど、せっかくだから変えてみます

裏側のカバーを外して、丁寧に取り出し・・・

なんと、こんなところから、T10の変換コネクタが出てくる!
サイドマーカー用の変換コネクタの作成はなんだったんだ!

Aliexpressで以前購入したLED

いつ購入したか忘れたが、10個で$2のT10 LEDバルブ、自分で足を曲げるんです。
背の高いものは付かなないので、これを選んでみました。
変えてどうだ!って事はないのですが、明るくなったよ、4500Kぐらいの暗めのT10も風情が有ってよいのだけど、このバルブはクリアホワイト 6000Kぐらいの白さがありました。

追伸
ダイハツに部品の価格を聞いたら、1個 1320円 税別()だそうです。
作った場合、2個 1903円 (単価 952円)送料・税込となりました。
もう2個追加で作る場合、T10のラバーソケットは4個セットなので、追加でカプラ2個 894円+送料 320円 税込を買えば良いだけなので、どうせ加工しなければならないなら、自作の方が安いという結果になりました。
ぴったりの製品がどこかで売っていると思うのだけど、まだ見つかっていません。

諸々 LED化

ルームライト・バックライ ・ポジションランプ、ウインカー(サイドマーカーは前回行った)をLED化します。

ルームライトの取外しが結構難しかった、どこから取り外すのか?と悩みましたが、全部べっこりと取外しができました。

ブーン専用のルームライトキット

取付簡単、ばっちり明るくなって満足の一品。
ポジションを普通の明るさで選べば、球切れも起こりにくいので、どれを選んでもOKかなって感じ。
まぁ田舎なので、バックライトとウインカーは明るいのを選んでみよう

左 T15 のバックライト 右 T20 の ウインカー

ウインカーのバルブには、ハイフラ防止用の抵抗が付いていましたが、ブーンは、抵抗値が変わってもハイフラにならない優しい(?)車種みたいで、そのまま付けるだけでした。

アマゾン
【定番アイテム】ダイハツ ブーン/ブーン シルク M700 / M710 専用設計 LED ルームランプ セット【一年保証】【車検対応】【専用工具・説明書付】daihatsu boon 室内灯
販売: 株式会社コルサ【送料無料プライム商品は365日専用倉庫から出荷】
¥ 1,880

SEALIGHT T16 T15 LED バックランプ 高輝度 1200ルーメンキャンセラー内蔵 後退灯 バックライト ホワイト LED 18連3030SMD 無極性 12V 50000時間以上寿命 2年保証 (2個入り)
販売: SEALIGHT-JP
¥ 1,550 × 2

【Amazon.co.jp 限定】M’s Basic by IPF ポジションランプ LED T10 バルブ 6500K 130ルーメン 後方照射全反射レンズ AMZ-PL001 ハイエース プリウス など
販売: アマゾンジャパン合同会社
¥ 1,496 × 2

OXILAM T20シングル, LED ウインカー アンバー キャンセラー内臓 7440 ハイフラ防止 ウインカーバルブ 超拡散レンズ26連付き 航空用アルミヒートシンク ほぼ純正サイズ コーナリング ランプ DC12V車用 3020SMD 無極性 18ヶ月保証 2個入
販売: OXILAM LED 直営店
¥ 2,549 × 3

ヘッドライトのLED化

LEDが安定してきたので、球の交換が楽になりましたよね。
以前はハロゲンの次は、HID化となり、消費電力やバラストを取り付ける手間がかかった上に、80Wなどのハイワッテージ化をすると、バルブが溶けてくるし・・・リレーも必要だし。
数年前は、LEDも発熱がすごくて、内部のファンが溶けたり、やっぱりリレーが必要だったりと、面倒でしたが、最近はポン付けでOKととても嬉しい。

一体型 H4 ポン付け

出力は30Wなので、リレーもいらないし、バルブを交換すると、カットラインがちゃんとでなくなって、悲しい状態になるのだが、最近の玉は、以下の通り発光位置が同じなので、カットラインが出るはず・・・

位置が同じらしい・・・

このサイズなら、はみ出ないので、ヘッドライトの裏側のカバーの加工も必要がなさそう・・・

左 純正 右 LED

結構明るくなりましたが、色温度は6500Kなので、白くなってます。
さて、カットラインは出ているのか・・・別の写真もあったのですが、他人の家がばっちり映っているので、わかりにくいですが、以下の写真を使用しました。

上がLOW 下がHIGH

カットラインは、ばっちりでています。LOWビームでは気になりませんが、HIGHビーム時にセンターの光ムラが気になります。
まぁ安かったので、満足かな、明るい(写真のような街燈がある)ところでは、満足ですが、山道のような、真っ暗な所では、暗かったです。
ロードライトを取り付けることを考慮しないとダメですね。

ところで、1/13の購入時は1セット、2719円でしたが、現在1セット3799円もします。今買うなら違う球のほうが良いかも??
レンズと合う合わないがあるからなんとも言えません。
こういうものは、すぐに切れる可能背があるので、2セット購入しました。

ところで、オート ハイ ビームは付いているのに、オート ライトが無いのです!
これは不便だよねぇ、自分で作ろうかと思ったら、「コムエンタープライズ」っていうとこで、5000円以下で売られていましたので、ポチってきました。
今後は、ロードライトの取り付けと、オートライト LIGHT ONのKITの取り付けと進みそうです。

アマゾン
H4 LED 車ヘッドライト Hi/Lo切替【2020年最新モデル】12000LM(6000LM*2) 高輝度6500K 新基準車検対応 99%車種対応 12V 車/バイク用 純正ハロゲンサイズ 高速回転冷却ファイン 無極性 50000hrs長寿命 2個セット (シルバー)
販売: OtiumMobile
¥ 2,719 × 2




4ch スピーカー化

わたしのブーンは、2スピーカー仕様らしく、音がかなりしょぼい
AM放送を聞くのなら我慢できるが、それ以上になると、がっかり音
そんなわけで、フロントスピーカーの交換と、リアスピーカーの増設となる
16cmスピーカーが取り付け可能らしいが、さてどれを付けるかで悩む。
現在のブーンの状況は、エンジン音より走行音が大きい、もっと良いタイヤを付ければ、走行音も減るのだろうが、まだ新品のタイヤを付け替えるのはちょっと・・・
この状態で選ぶスピーカーなのだが、候補としては
①ともかく付いていれば良い わけのわからない中国製のスピーカー
 予算 2本で3000円程度
 こういうのってどんなものか試しで買ったことがあるんだけど、絶対付けたくないです。
②ケンウッドやカロッツェリアの一番安いやつ
 予算 2本で6000円程度
 これも、金具やコネクタが付いてこの値段、オーディオやったことある人なら、1本3000円以下のスピーカーなんて考えられない
③ケンウッドやパイオニアのセパレートの高いやつ
 予算2本で12000円程度
 つけたいのだが、配線が面倒なんだよね・・・
オプション
〇エーモン 音楽計画
 デッドニングのセット
 フルタイプだと本格派だが、この車には無駄だと思う、結構重いし・・・
〇インナーバッフル
 有ると無いとでは大違い、おすすめだよ

セパレートを付けたいが、ブーンにはあまり場所が無い!
すでに、レーダーを付けてしまっているので、ちょっと辛い
そんな訳で、②プラスフルオプションでいこう!

フロントについていた純正スピーカー

ベトナム製で、値段を付けるなら、1個600円程度か・・・

バッフル版の取り付け

バッフル版をぐりぐりと手で引っ張ってどのくらい密着しているか確認すると、周りの鉄板がふにょふにょとするぐらい、バッフル版はしっかりと付いた
リアには、配線は来ているが、スクリューグロメットは付いていない、タッピングビスで取り付けた方が良さそうだが、穴を開けるのに躊躇し、スクリューグロメットを購入

スピーカー取り付け後

タッピンググロメット以外は、スピーカー付属のネジで取り付け可能でした。
ワッシャーが3個ぐらい足りなかったかな・・・?
ポイント制振材5枚は、防水シートを切りたくなかったので、裏側から穴を塞いで、貼り付け、残りは鉄板の弱い部分に貼り付けました。

結果はどうかと言うと・・・
フロントはセパレートタイプにすればよかった!とすごく後悔。
暇があったら交換しよかなと思うほど・・・
音は、普通に聴けるようになったよ、300万円クラスの車の純正オーディオ並み、もうワンクラス上げるには、やはりセパレートタイプだと思う。
音量を上げると、ドアの内張が振動しだすので、スピーカーはこの程度で十分だったかもしれない。とあきらめるべきかも
わたしのブーンについているナビは、エントリーナビのNMZK-W69D2、50W×4 なので、やはりこれで十分だとおもう。
また、スクリューグロメットは、もっと長いタイプの方がガッチリ取り付けができるが、大音量で聞くと内張がビビッてくるので、これもこんなものでOKかも、これ以上やるには本格的にデッドニングしないと、ドアがビビッてしまい、根本的な解決が必要みたいです。

アマゾン
カロッツェリア(パイオニア) 16cm2ウェイスピーカー ハイレゾ対応 TS-F1640
販売: アマゾンジャパン合同会社
¥ 5,709 × 2

【Amazon.co.jp限定】エーモン 音楽計画 デッドニングキット スピーカー周辺簡単モデル 4800 制振材増量+内張りはがしセット
販売: アマゾンジャパン合同会社
¥ 2,268 × 2

ymshop ダイハツ・スズキ車用インナーバッフル タント、ムーヴ、スイフト、ラパンなど 16cmスピーカー用 2枚セット
販売: ymshop(ワイエムショップ)
¥ 2,000 × 2

FUJIX [ フジックス ] スクリューグロメット 10個 [ 品番 ] PTF0100
販売: アマゾンジャパン合同会社
¥ 280

外装と言うか見た目

安物なので、当然見た目も安物な訳で、ちょっと光物を追加した。

購入時

〇ドアノブカバーガーニッシュ
 これは買ってよかったです。
〇純正 リヤクォーターデカール
 これも欲しいよね
〇フィルム施工
 自分で貼り付けて失敗したので、業者にたのみました。
 周りの部品外してから貼るのですが、水抜き中に破れてしまった!
 もう一度やり直すなら、業者へ頼むほうが良いと判断
〇ドーミングエンブレム
 赤色を買ったのですが、全く目立たない・・・
〇ドアハンドルプロテクター
 これないと、けっこうキズが着きますよね

前から
後ろから

自己満足だが、超安っぽいから、普通ぐらいにはグレードアップ

フィルム施工は、沼津にある「有限会社 オイダ硝子」さんにお願いした。
朝車を出して、3時ごろには完成、費用は税込み¥22,000だった。
費用(施工)に含まれる台車を借りて、シネマサンシャインで映画を見て、沼津市大岡にある「眞智蕎麦」で食事して、「湯~トピア 函南」に向かっていたら、完了したとの連絡

仕上がりは、文句なしってところであろうか、ノーマルより+1の濃さのフィルムを張ってもらった
台車でスズキの軽自動車(ワゴンRぽいやつのノンターボ)を貸してもらったが、ブーンはサスの吸収力と、エンジン、車室の広さが、良かった。

アマゾン
ダイハツ ミライース LA300S LA310S  ブーン M700S M700S  ミラトコット LA550S LA560S  L X G Gリミテッド SAⅢ トヨタ ピクシスエポック LA300A LA310A パッソ M700A M700A X XS モーダ モーダS Gパッケージ Lパッケージ スバル プレオプラス E F L FA LA G GA   メッキ ドアハンドル ドアノブ  カバー ガーニッシュ (I)
販売: パーツヤードオンリーワン
¥ 4,550

Catland 車 ドアハンドルプロテクター 車用 ドアハンドル プロテクター シール カバー ステッカー 保護 傷防止 カーボン ドアハンドルプロテクションカバー ドアノブ ガード 引っかき傷 保護フィルム TPU アクセサリー パーツ 外装 赤 レッド 4枚入
販売: Catland-Direct
¥ 1,599

楽天
【純正】DAIHATSU BOON ダイハツ ブーン【M700S M710S】  リヤクォーターデカール【メタル調】[08230‐K1004]
販売: 車の部品屋 C-parts
¥ 16,720

【BATBERRY ドーミングエンブレム】ダイハツ ブーンX M700S/M710S リアエンブレム リヤ用 メタリックカラー 1個【ポイント消化】
販売:オートパーツ フジプランニング
¥2,350 × 2 (貼り付け失敗の為・・・)

サイドマーカー LED化

ブーン X SAⅢ(M700S)は、サイドミラーにウインカーが入っていないタイプでかなりしょぼい・・

日産 マーチ K12 用 光が流れるウインカー

車検で通るようになった、流れるウインカーを付けたい!
ググると、日産マーチK12用がぴったりとはまるらしい。

純正のサイドマーカー

TS(HM)防水コネクターが付いてる、また、このコネクターの値段が高い
このコネクターとT10の変換が欲しいのだが、見当たらない・・・
見つけ方が悪いのだろうか?
直付けにしても良いが、壊れたて戻す時、困ったことになるので、加工することにした。

T10をTS防水に加工

ウインカーの中は、電子部品丸見えで、防水が必要
中から出ているT10をぶった切って、防水T10をボンドG17で接着

TS(HM)防水コネクター仕様に変更

延長してコネクタを付けて保護カバーを装着

ここまでが長かった

部品をそろえるのに時間がかかったし、結構費用もかかった。
瞼が腫れたような、輪郭は、やはりマーチK12用のウインカーモールで隠せるらしいが、私が買ったモールはえん曲合わずいまいちぴったりとは付かない

アマゾン
流れるタイプ LED サイドマーカー 日産 マーチ K12 ノート E11 ラフェスタ B30 ティーダ C11 ティーダラティオ キューブ キューブキュービック Z11 フェアレディZ Z33 HZ33 クーペ ロードスター 350Z デュアリス J10 サイド マーカー ウインカー スモーク レンズ
販売: パーツヤードオンリーワン
¥ 3,900

住友電装 090型 TS 防水 2極 カプラー・端子セット タイプ1
販売: Unique System
¥ 447 × 2 + 送料 ¥320

HUIQIAODS T10ウェッジ球 ソケット 4本セット 補修 増設 加工 部品 パーツ ポジション ヘッドライト テールランプ LED ハロゲン バルブ
販売: HUIQIAODS オートアクセサリー店
¥ 699

日産 マーチ K12 前期 クローム メッキ サイド マーカー リング セット
販売: ㈱BREED
¥ 1,790

レーダーその他

今考えると、別にレーダーじゃなくて、タコメーターでよかったかも?
タコメーター&ドライブレコーダーなら、やっぱりレーダー&ドラレコか?

いつものコムテック

ZR-13でつなぐと、カメラのモニターが映らない(レーダーの画面で見る)ので、なんかねぇ・・・操作方法も良くわからなくなるし・・・
OBDから、数珠つなぎで接続するので、電源の取り回しが楽です。
OBD2-R3 ディップスイッチの設定が、ブーンは、10らしいのですが、電源が入らない・・・
悩んだ末、ダイハツの他の車種が13の設定が多いので、13としてみたら、動いた!

なんだかんだ言っても、高いよね・・・日本製って言われても最近の日本の物作り・・・悲しいけどダメだね

フロントの内張をはがすので、自分ではテレビは見ないが、私以外が見るので、ついでに走行中にテレビが見れるキットとUSBチャージャーも取り付ける

パーキングブレーキから来ている線に割り込ませて、アースに落とすアレ
Aliexpressで買った、USBチャージャー

まぁ、バラバラと内張を剥がして、部品を取り付けていく
安い車は分解が簡単です。

手が滑って、ナビ本体を転がしてしまい、エアコンパネルに小傷がついてしまった。
今時、QC3.0対応はあたりまえ

シガーソケットに取り付ける、チャージャーにしようかと思ったが、別に付けました。

レーダーも取り付け完了

都会では煩いほど警告を発するレーダーですが、田舎ではほとんど何も言いません・・・

購入費用
アマゾンより購入
レーダー関係 ¥43,521
TVKIT ¥480
Aliexpressより購入
USBチャージャー 2個(壊れた時の交換用) $16.89

その他
アマゾンより購入

シガーソケット型USBチャージャー ¥1,299

Aliexpressより購入

シガーソケットから電源を取るタイプ 8P $13.84
