TPA3116 を使った デジタルアンプ

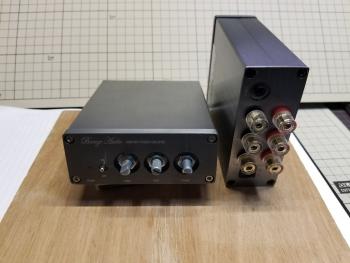

TPA3116 BOX SET
ケースは別売りだったけど、アンプボードとケースで 4000円ぐらいか?

 これは、1年ぐらい前に買ってあった物です。ケースに収めたのはついこの間・・・、ツマミがどこかへ行ってしまった!
 アルミ削り出しのツマミだったので、買えばツマミだけで1個500円ぐらいするよ!
 アンプボード $15 ケース $19 その他送料で、4000円ぐらいだったかな!

 しかし、もうこのボードはなかなか手に入らない!と思ったが、まだ売っていたのでびっくり、改良されているのかなぁ??

 なんと、このボード、電源入れただけで、ショワショワショワショワ~~~ってとんでもないノイズが!発生、ボリュームを絞ってもスピーカーから出てくる!
 結構売られていたボードなんで、どっかに答えがあるんでは無いかと探していたら!YouTube に ありました!

 FFcossag 氏 すごいよ! チャンネル登録者数 1.1万人

 ここに書かれているように改造します。


TPA3116 full

 まず、ばらす!
TPA3116 befor

 改造箇所の確認
 1.39Kと100Kのチップ抵抗を入れ替える
 2.10Kのチップ抵抗をジャンパー
 3.50Kのボリュームを、10Kに交換2か所(秋月電子で購入)
 (今から考えると、3個とも交換すれば良かったと思う)
TPA3116 after

 交換は電動式のはんだ吸い取り器と、チップ抵抗取り外し用の半田ごてまたは、半田ごて2個で挟むようにチップ抵抗掴めば簡単に交換できます。
register

 簡単と言いつつ、スルーホールの基盤が剥けてしまい、片チャン音が出なくなってしまい、気が付かなくて悩むこと1時間と手間取ってしまった!
 たったこんだけで、捨てちゃおうか!と思っていたアンプが、嘘のように使えるようになります。

 実験用のスイッチングタイプの可変安定化電源(しかも中国製)で、入力開放でアンプのボリュームを開けてもノイジーって事はありません!
 24V入力で50W+50W+100W だそうです! 本当かなぁとデータシートで確認すると、元からして、TPA3116ってものが無い、TPA3116D2ならある・・・
 データシートで、Maximum output power 50W と書かれているので、データシート通りの動作を行わせれば(リファレンスの回路とかなり似ている)、50W行けるのかもしれないが、実際に感度83.5db 6Ωのスピーカーに付けると、家庭でちょうどよいと感じるか、少し足りないくらいであった。

 で、音はどうなんだよ!って聞かれそうですが、デジタルアンプの音って・・・、う~~ん、今使っているのが、アンプがTEACのA-H01でスピーカーがBOSEのピラミッド、コイツに付け替えると、高音が抑えられて中音の張りが出てすっきりした音になるような感じが・・・逆に考えると高音が出ていないのかも??BOSE独特のシャリの部分が抑えられているような??あくまで感じです。

そして、リベンジ用の部品の用意が整った!
3116 Amazon

 アマゾンで送料込みで935円で、売られていた120W+120W TPA3116D2のボード
 オペアンプのバッファーが無いシンプルな作り・・・安っぽい半固定がちょっと気になるけど、まだ届いていない。
 けっこう、コイルが熱くなっていたがこんなんで大丈夫なんだろうか?コイルにヒートシンクを付ける必要があるんじゃないだろうか?
MP3 Player

Bluetooth 対応、録音対応(何 録音するの?FM???)、FM対応(今度こそ本当か?)のプレーヤーです!
Aliで、$14でした。リモコンが安っぽいやつなら、$12ぐらいか??
 1年ぐらい前までは、さすが チャイナ って感じでしたが、最近の工業製品はもう、普及品は中国に太刀打ち出来ない!とつくづく感じます


 まぁ、これがダメでも、既に届いている、TDA7498 100Wx2 や TAS5630 150W x 2 + 300W が控えています。



— posted by Mediamix at 12:00 am
